チャートの設定とカスタマイズ方法

注: 「グルーピング(Groupings)」および「活用場面(Use Cases)」のセクションにも、分析に適した多数のチャートとテーブルが用意されています。 適切なチャートテンプレートの選び方について詳しくは、 こちらをクリックしてください。

未設定のチャートを挿入する

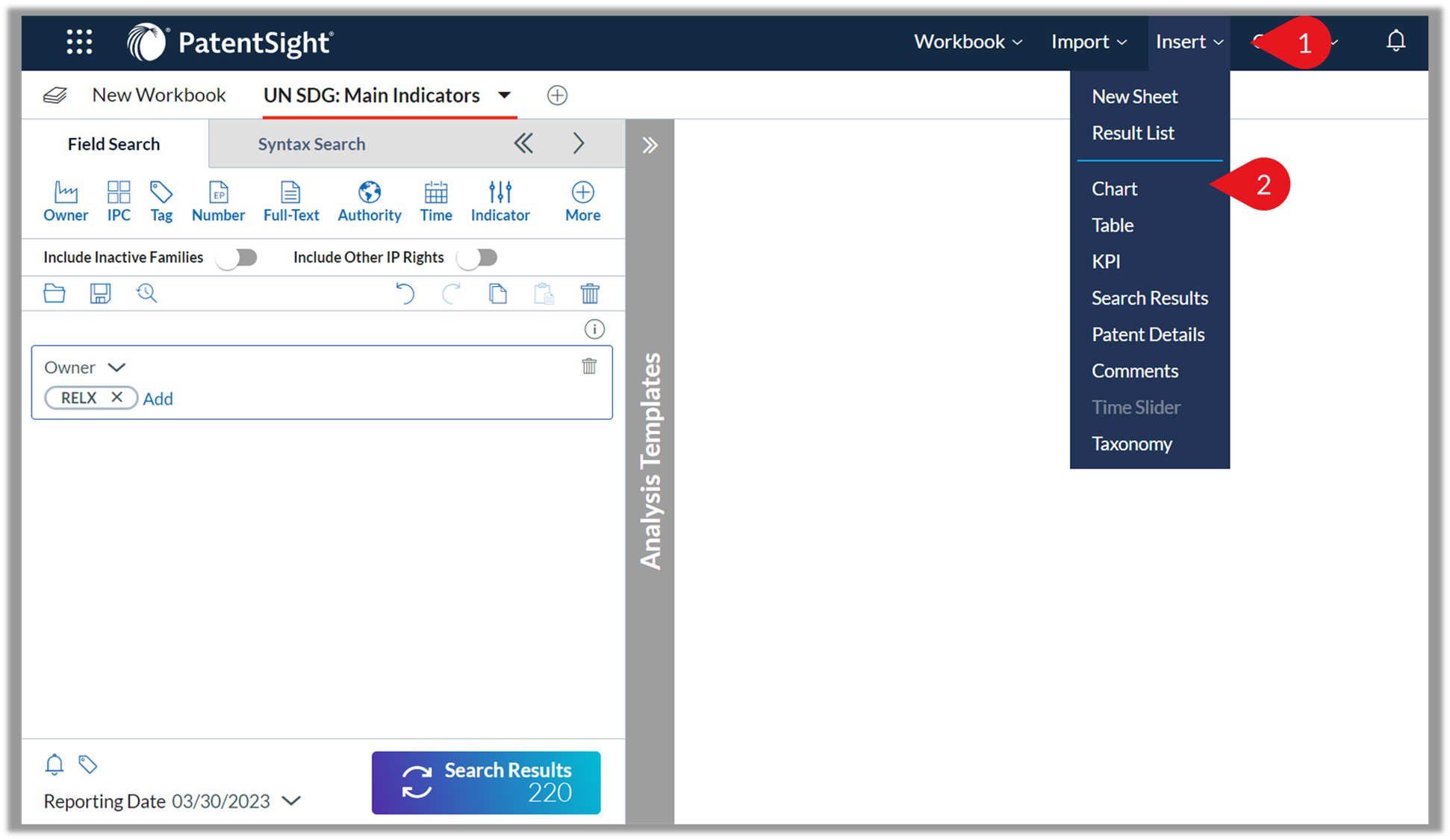

メインツールバーの「挿入（Insert）」→「チャート（Chart）」からチャートを挿入することもできます。



	「挿入（Insert）」をクリックします。
	「チャート（Chart）」をクリックしてチャートを挿入します。その後、分析の目的に応じて 指標項目（Measure）、軸（Axis）、グルーピング（Attribute）を定義できます。

チャートタイプ

PatentSight+では、さまざまな分析目的に対応する多様なチャートタイプを利用できます。 チャートタイプはいつでも チャートの設定（歯車アイコン）から変更できます。 下図のように、チャートタイプ、軸、指標項目を簡単に設定できます。

代表的な例は次のとおりです。

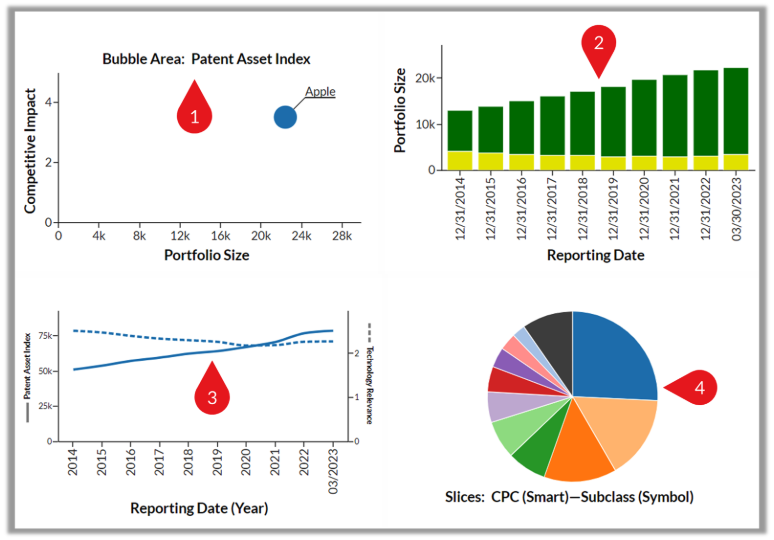

• バブルチャート（Bubble Chart） – 例：質と量の対比（Quantity vs. Quality）（特許ファミリー件数（Portfolio size）とCompetitive Impactを軸にし、バブルの面積でPatent Asset Indexを表現）

• 横棒グラフ（Column Chart） – 例：出願係属中と登録（生存）のスライス

• 折れ線グラフ（Line Chart） – 例：Patent Asset Indexの推移

• 円グラフ（Pie Chart） – 例：特許ポートフォリオのCPC / IPC分類のスライス

各チャートタイプは、それぞれ異なる分析視点を強調します。

• オーナー間の比較 → バブルチャート（Bubble Chart）または横棒グラフ（Bar Chart）

• 時間の経過に伴う推移 → 折れ線グラフ（Line Chart）または縦棒グラフ（Column Chart）

• カテゴリごとの分布 → 円グラフ（Pie Chart）

• 2次元のグルーピング → マトリックスチャート（Matrix Chart）

チャートタイプを切り替えると、同じ検索結果（分析対象）を別の視覚的・分析的な角度から再解釈できます。

以下は、上記の出願係属中と登録（生存）に関するチャートがプラットフォーム内でどのように設定されているかを示したものです。

出願係属中と登録（生存）

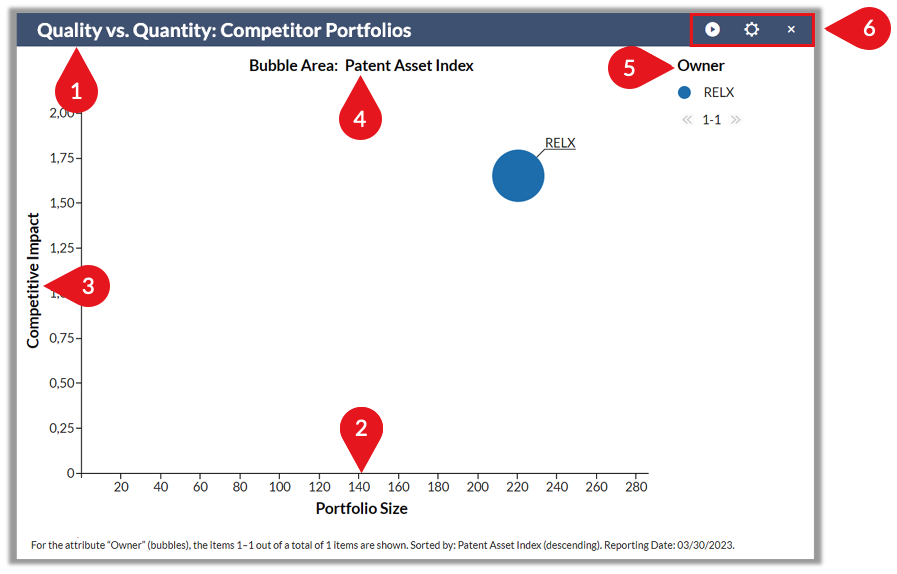

チャートの構成要素（構造と主要要素）

各チャートは、次の要素で構成されます。

	タイトル – 分析の焦点を定義します。
	横軸（水平方向）（X-axis） – 横方向の指標項目（Measure）またはグルーピング（Attribute）を定義します。
	縦軸（縦方向）（Y-axis） – 縦方向の指標項目（Measure）を定義します。
	バブルサイズ（棒の長さ / 線の値） – 可視化する指標を定義します。
	凡例 – グルーピング（Attribute）の内容を表示します。
	操作関連アイコン：• ▶ 再生（推移アニメーション）        • ⚙ 編集 （詳細設定）          • ✕ 閉じる

軸ラベルやバブルを直接クリックすると、指標項目（Measure）をすぐに切り替えられます。 上記に示したすべての項目はクリックしてカスタマイズできます。

この構造により、チャートを作り直すことなく分析の視点を再設定できます。

チャートで設定できる項目

一般設定

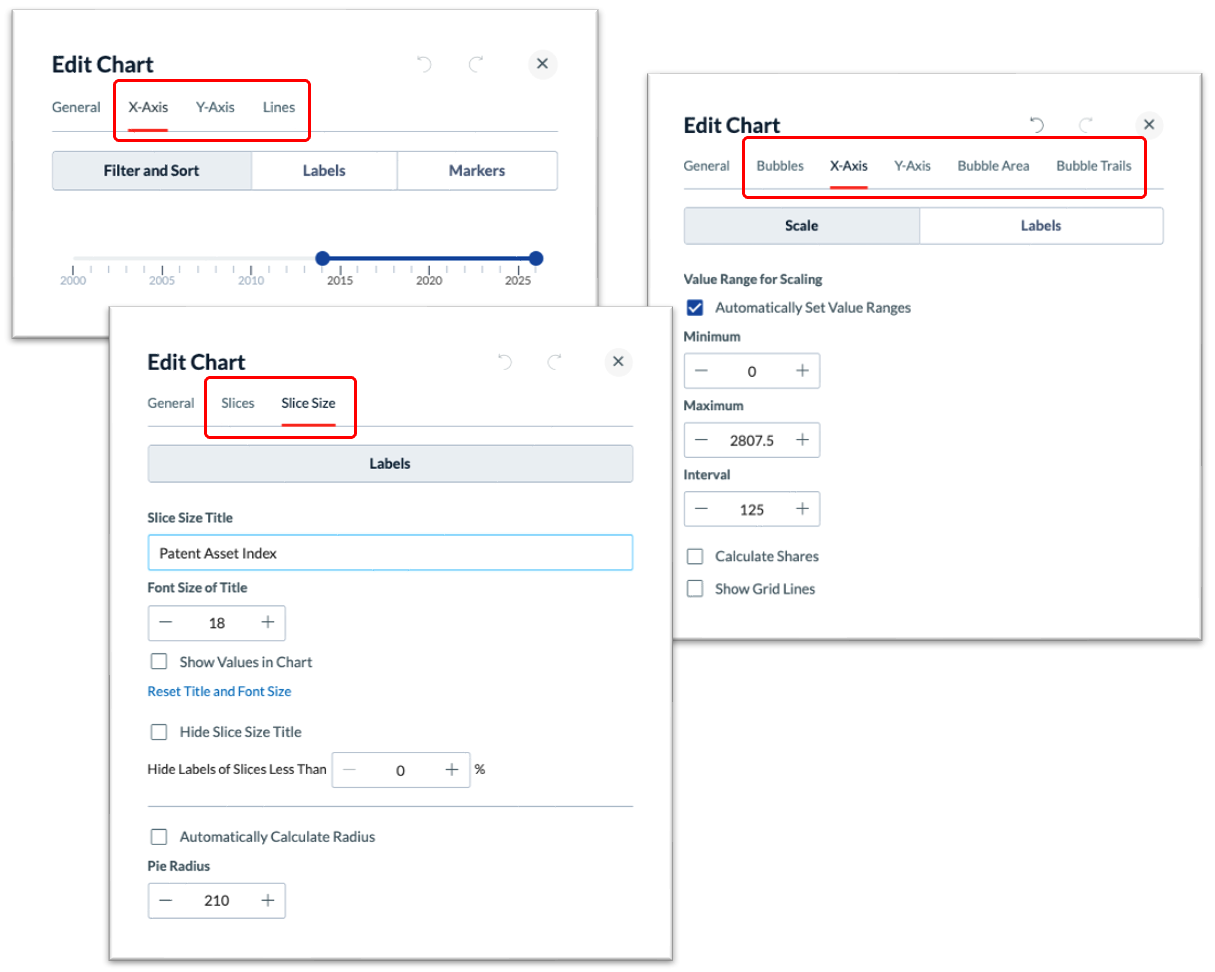

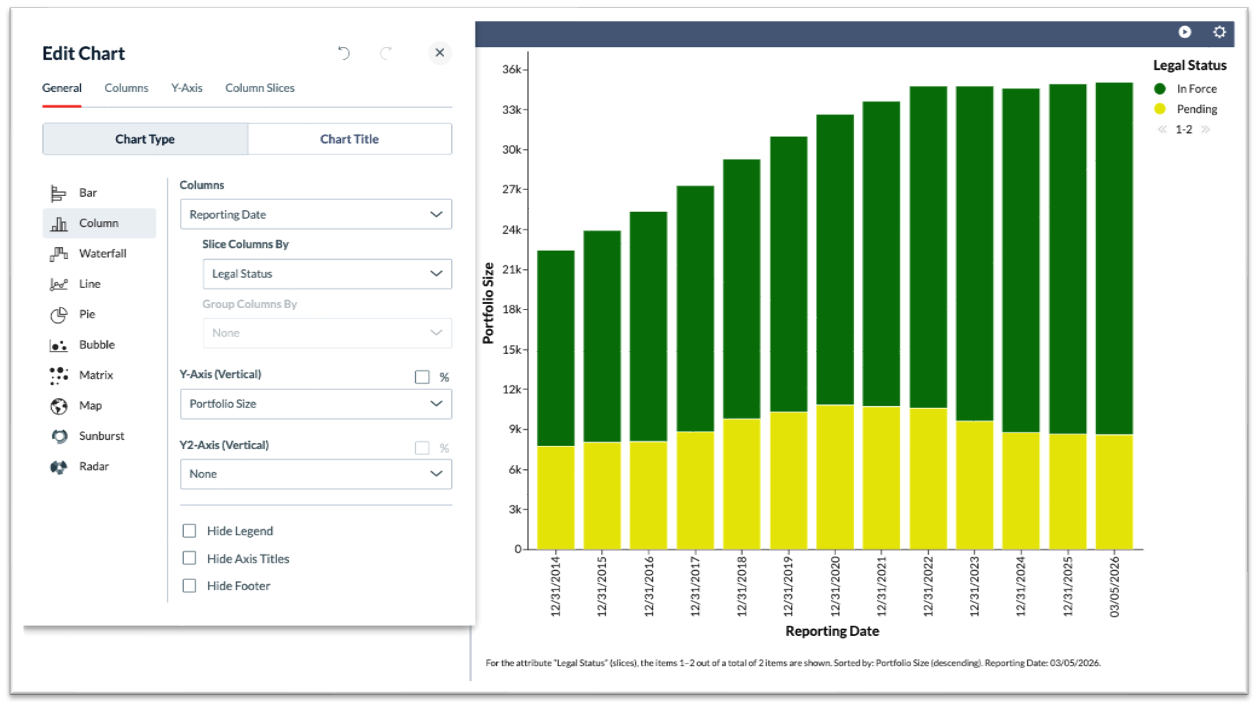

歯車アイコンから詳細設定を開きます。チャートの編集（Edit Chart）では、次の操作ができます。

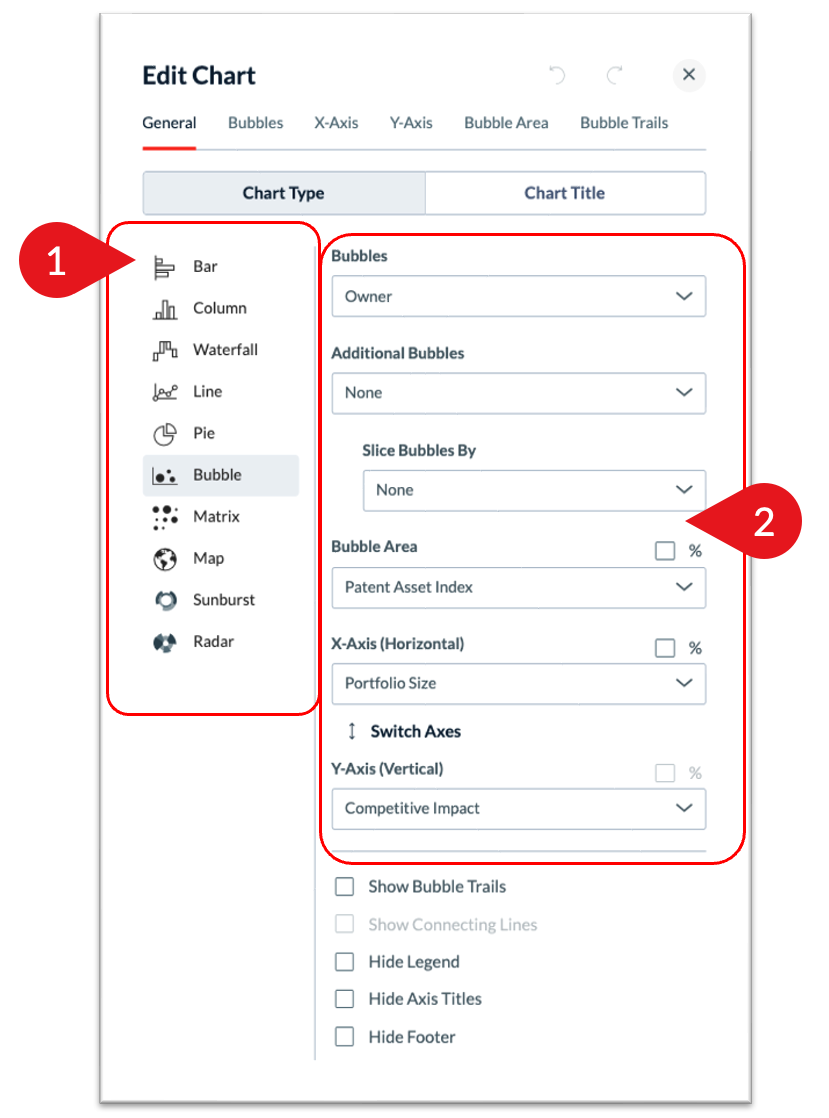

	チャートタイプを変更する
	このセクションでは、指標項目（Measure）の切り替え、グルーピング（Attribute）の定義、 スライス項目（例: バブルやグルーピング）変更、 そして軸の調整を行えます。

詳細タブ（チャートタイプに応じて表示）

• 軸のスケーリング（線形 / 対数）

• ラベルの表示 / 非表示

• 指標項目（Measure）の表示方法（例: バブルサイズ、横棒の長さ、縦棒の高さ）

• データの表示設定

• チャート要素内に値を表示する設定

チャートタイプを変更しても分析対象のデータはリセットされません。同じデータを別の分析視点から再解釈します。

時間の経過に伴う推移を分析する方法

チャートは、次の機能により履歴の推移を分析できます。

• タイムスライダー（Time Slider）

• バブル軌跡（Bubble Trails）

いずれも「再生」ボタンによるアニメーション表示に対応しています。 アニメーション機能により、指標の時間的な推移を動的に可視化できます。以下に例を示します。

タイムスライダー（Time Slider）

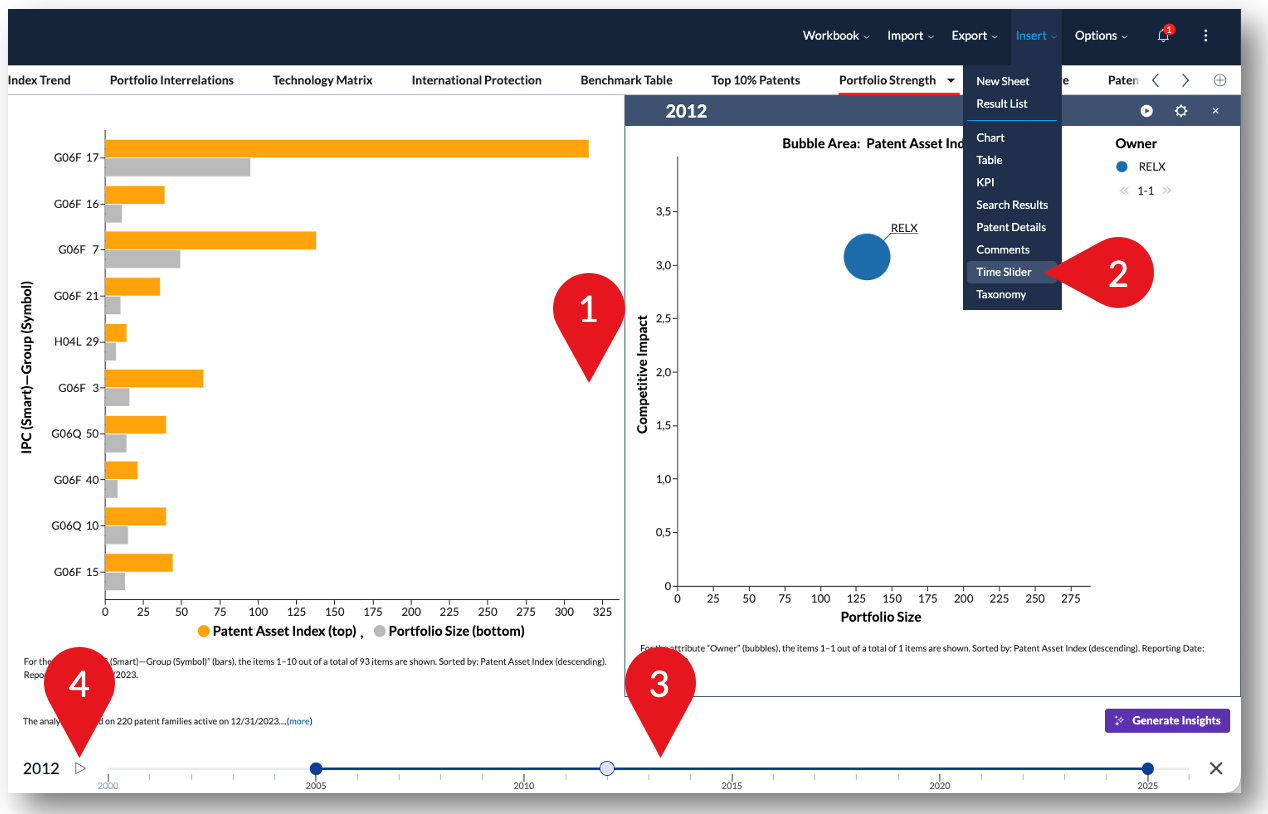

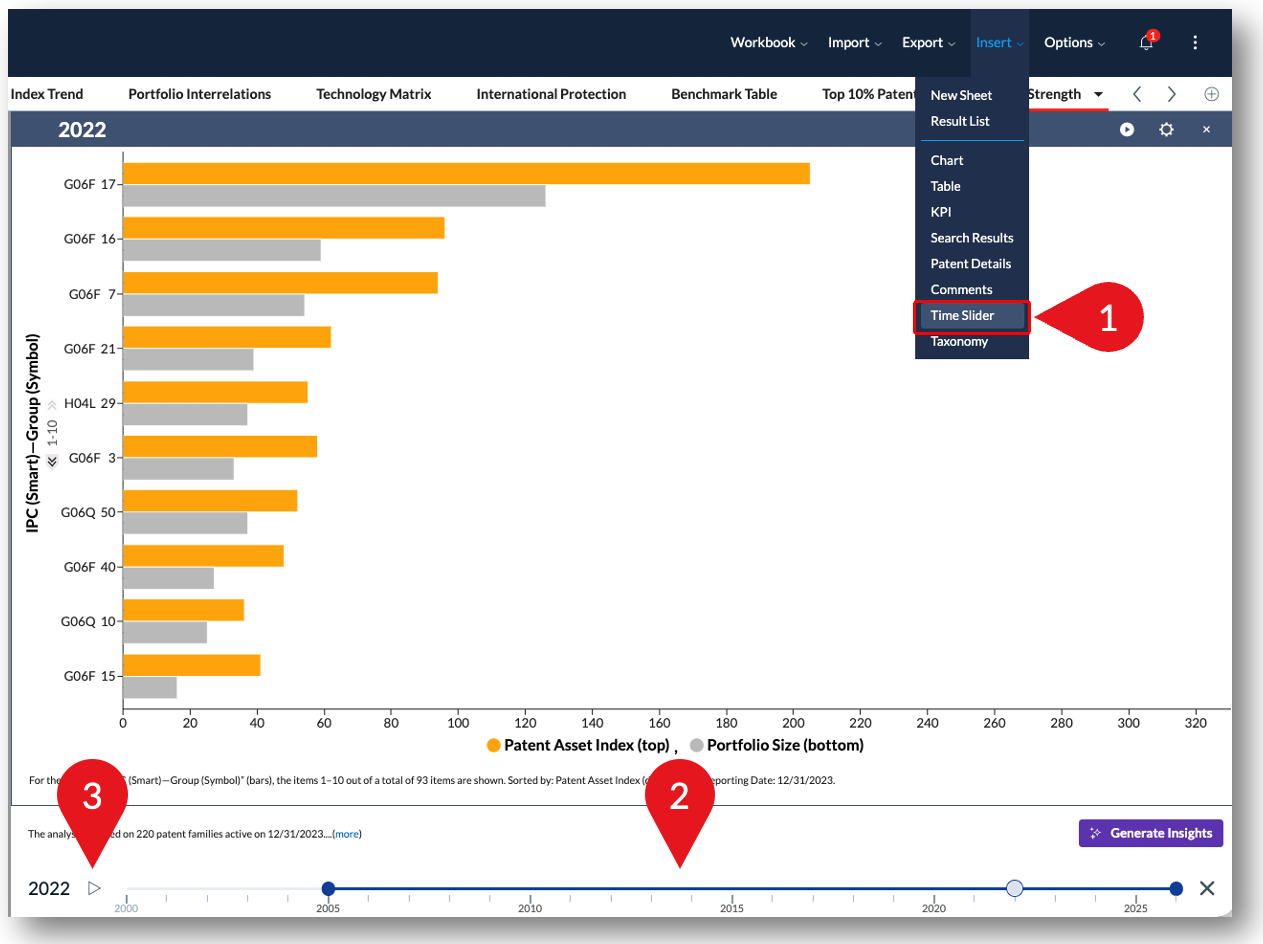

	「挿入（Insert）」をクリックし、「タイムスライダー（Time Slider）」を選択します。
	タイムスライダーがチャートの下に追加されます。
	再生ボタンをクリックします。データの時間的推移を示すアニメーションが始まります。停止または再開するには、 それぞれ再生ボタンまたは停止ボタンをクリックします。

注 - 同じシート内の2つのウィジェットにタイムスライダーを適用すると、 2つのチャートにまたがる時間変化も可視化できます。

	まず、横棒グラフ（Bar Chart）やバブルチャート（Bubble Chart）など、任意のチャートを2つ以上挿入します。
	「挿入（Insert）」をクリックし、「タイムスライダー（Time Slider）」を選択します
	タイムスライダーがチャートの下に追加されます。
	再生ボタンをクリックします。2つのチャートにまたがる データの時間的推移を示すアニメーションがすぐに始まります。停止または再開するには、 それぞれ再生ボタンまたは停止ボタンをクリックします。

バブル軌跡（Bubble Trails）

	歯車アイコンをクリックして「チャートの編集（Edit Chart）を開きます。

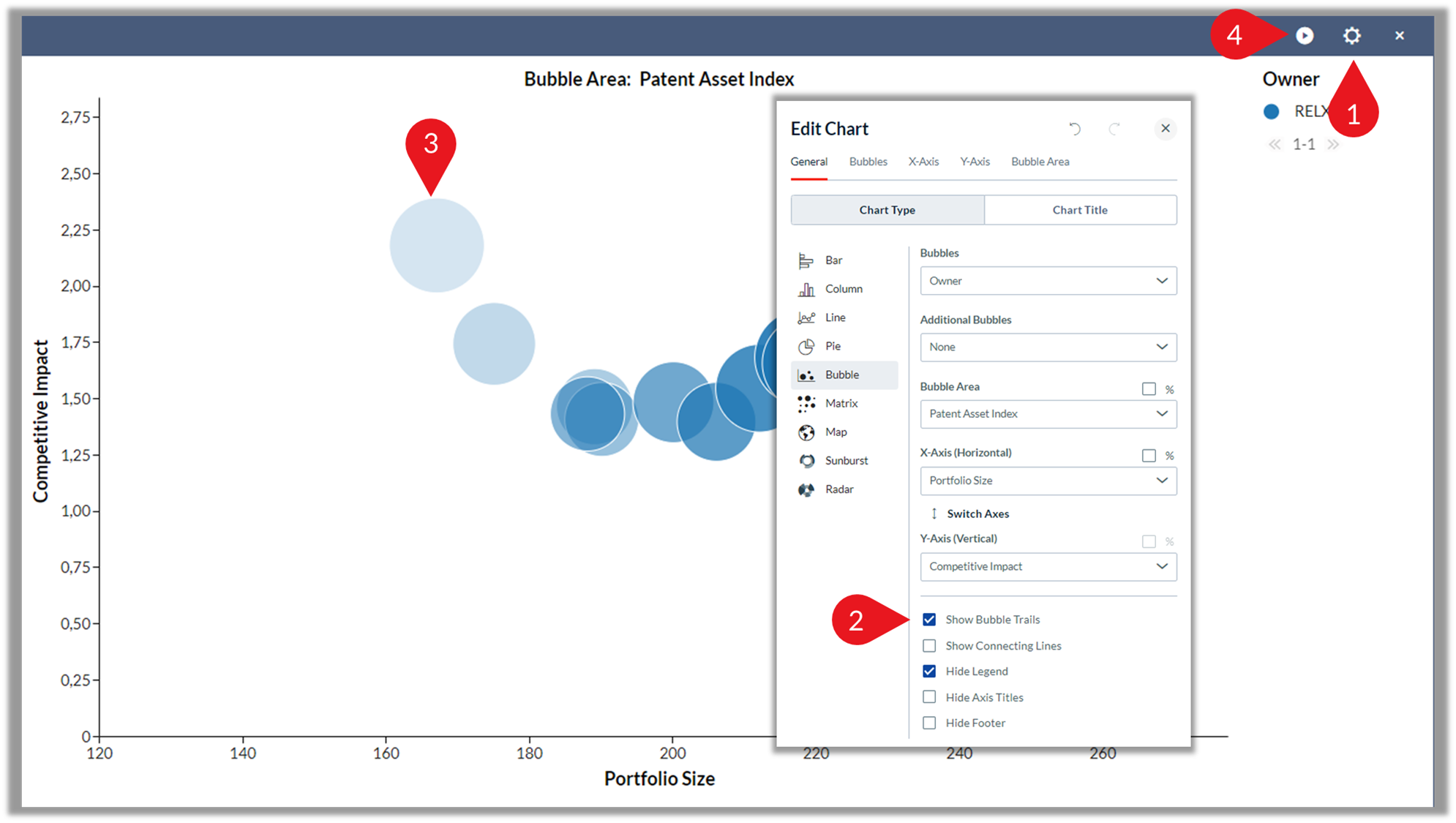

	「バブル軌跡を表示する（Show Bubble Trails）」を選択すると、時間経過に伴う推移を可視化するバブル軌跡が表示されます。
	各バブルは特定の時点を表します。たとえば特定のReporting Date（報告日）です。 透明度が高くなるほど、そのバブルがより過去の時点を示していることを意味します。
	再生ボタンをクリックすると、時間経過に伴う推移のアニメーションを表示できます。

マトリックスチャートの概要と用途

マトリックスチャート（Matrix Chart）は、軸上に2つのグルーピング（Attribute）を組み合わせ、 選択した指標項目（Measure）をバブルサイズで表すことで、複数次元の分析を可能にします。 これにより、1つの可視化の中で2つの構造的次元の相互関係を分析できます。

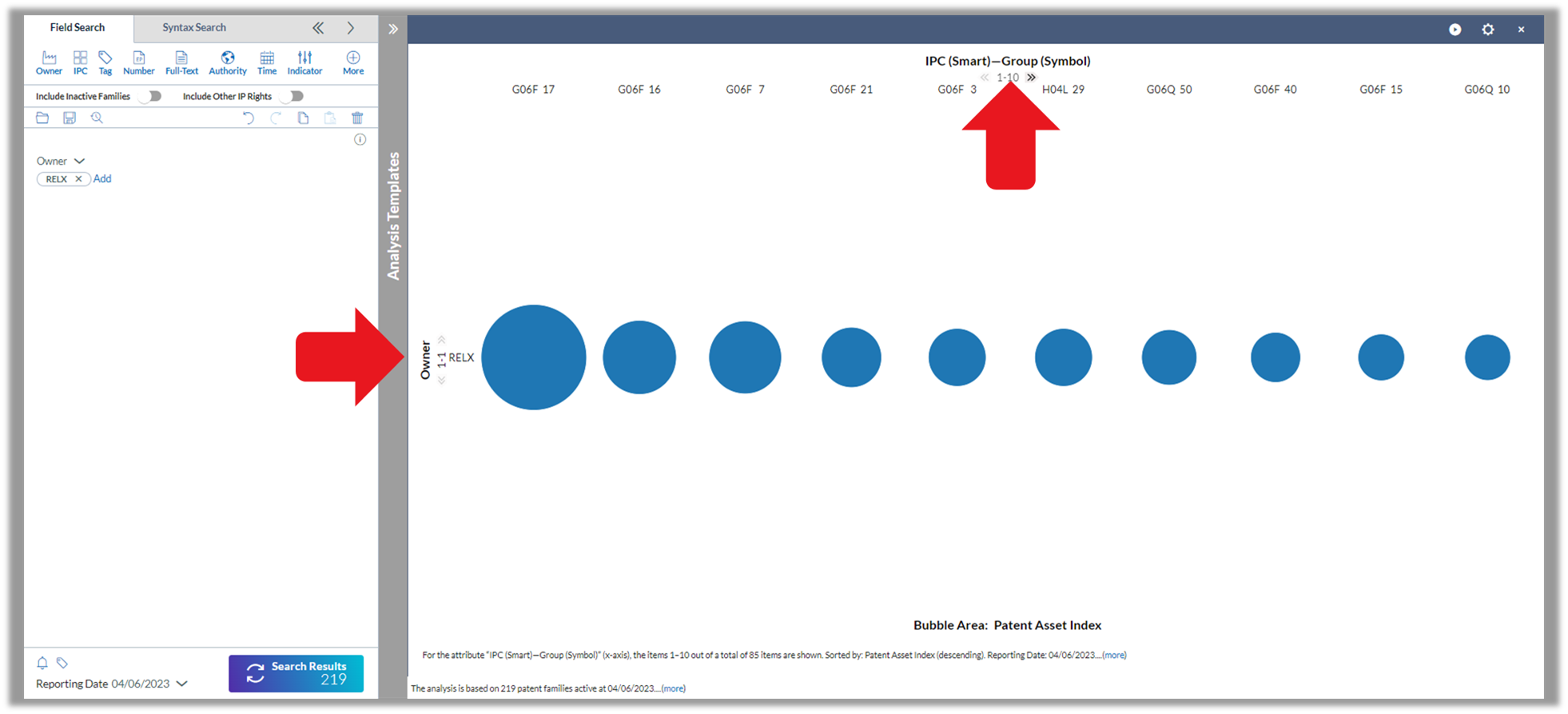

この例では、マトリックスチャートはオーナー（Owner）（縦軸（縦方向））とIPCクラス（横軸（水平方向））でグルーピングされており、 バブルサイズの指標項目（Measure）にはPatent Asset Indexが使用されています。

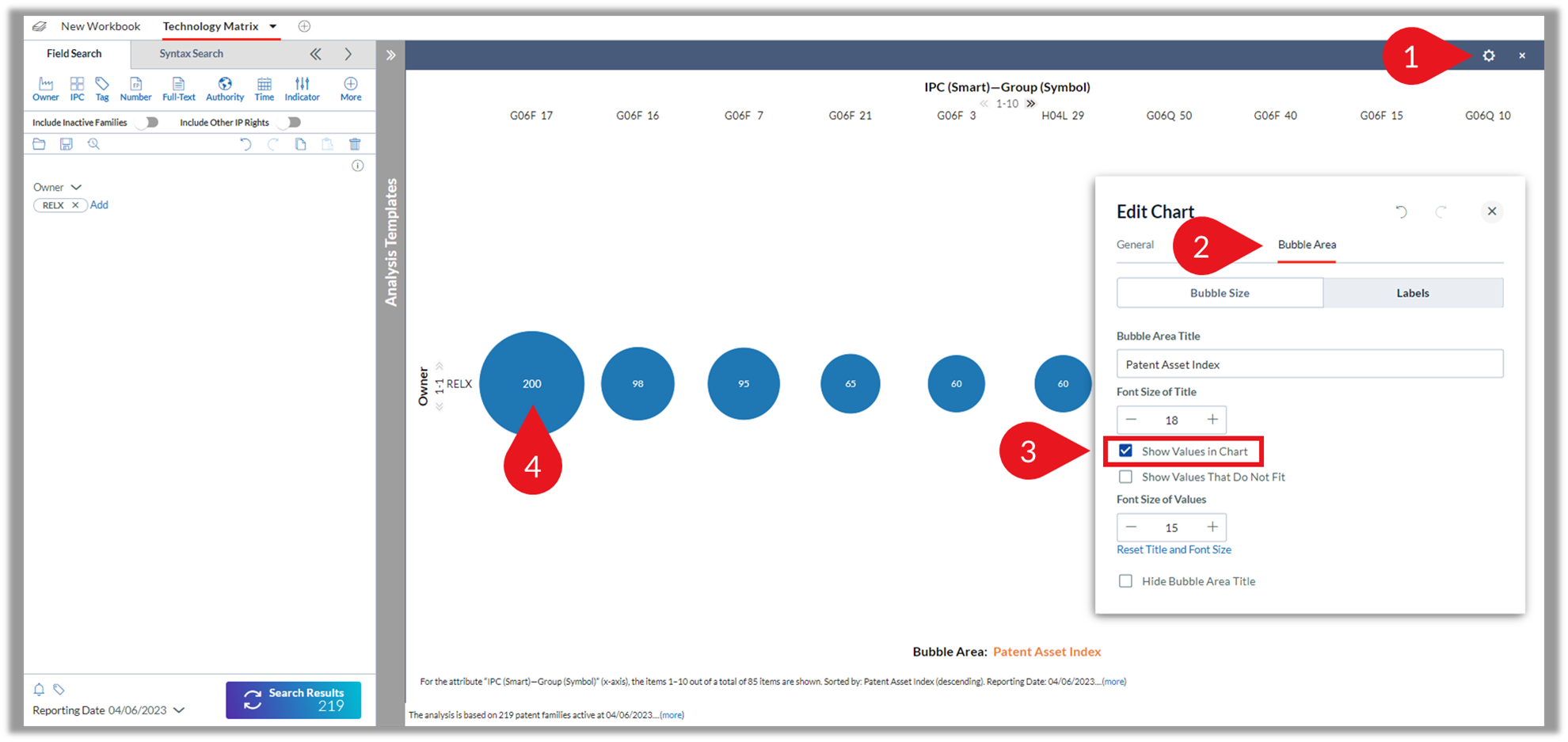

バブル内に数値を表示して、指標を正確に解釈することもできます。

読み取り例：RELXが保有し、IPCクラス「G06F 17」に属する特許ポートフォリオのPatent Asset Indexは200です。

ワークブックにマトリックスチャートを挿入する方法

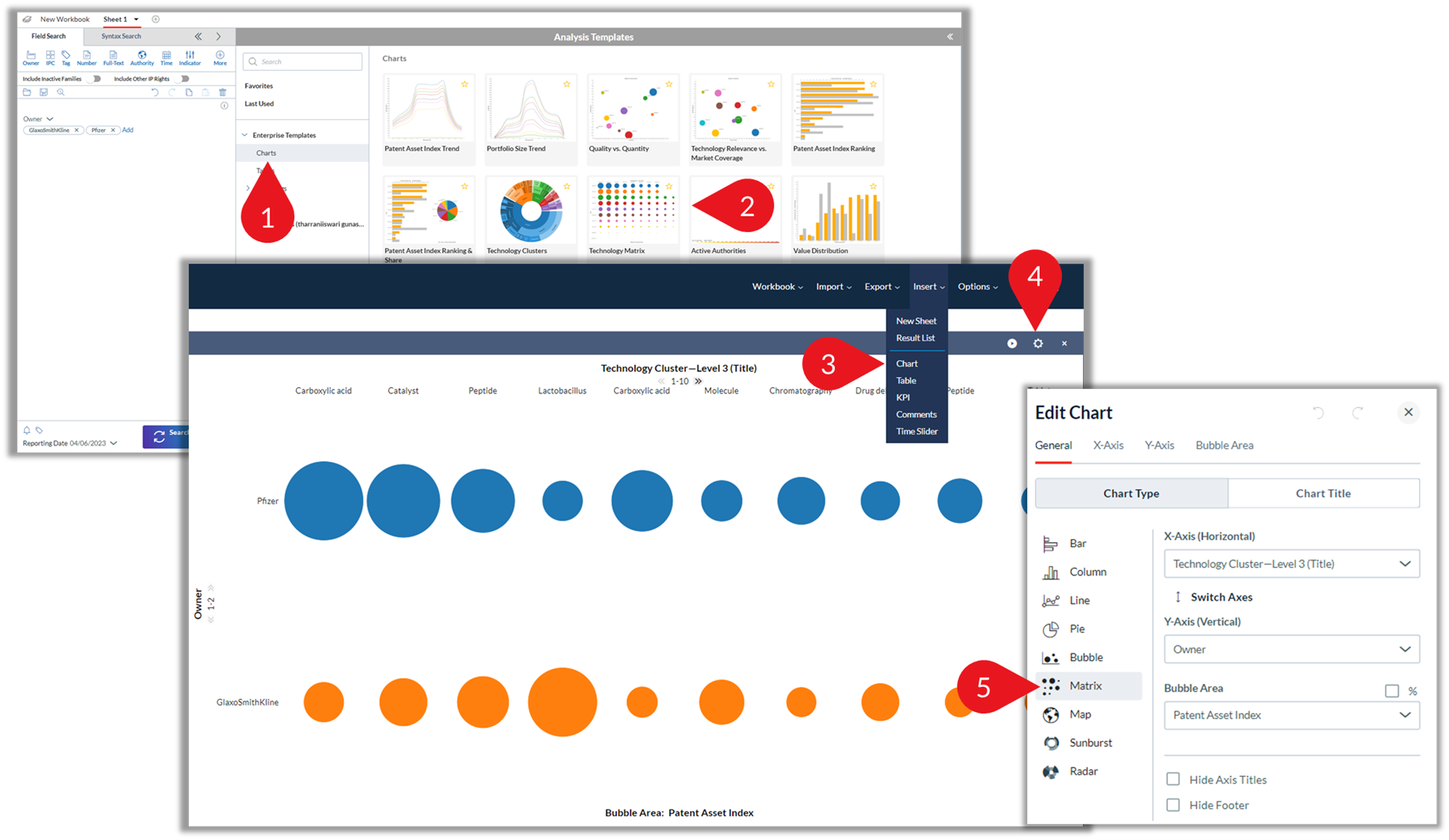

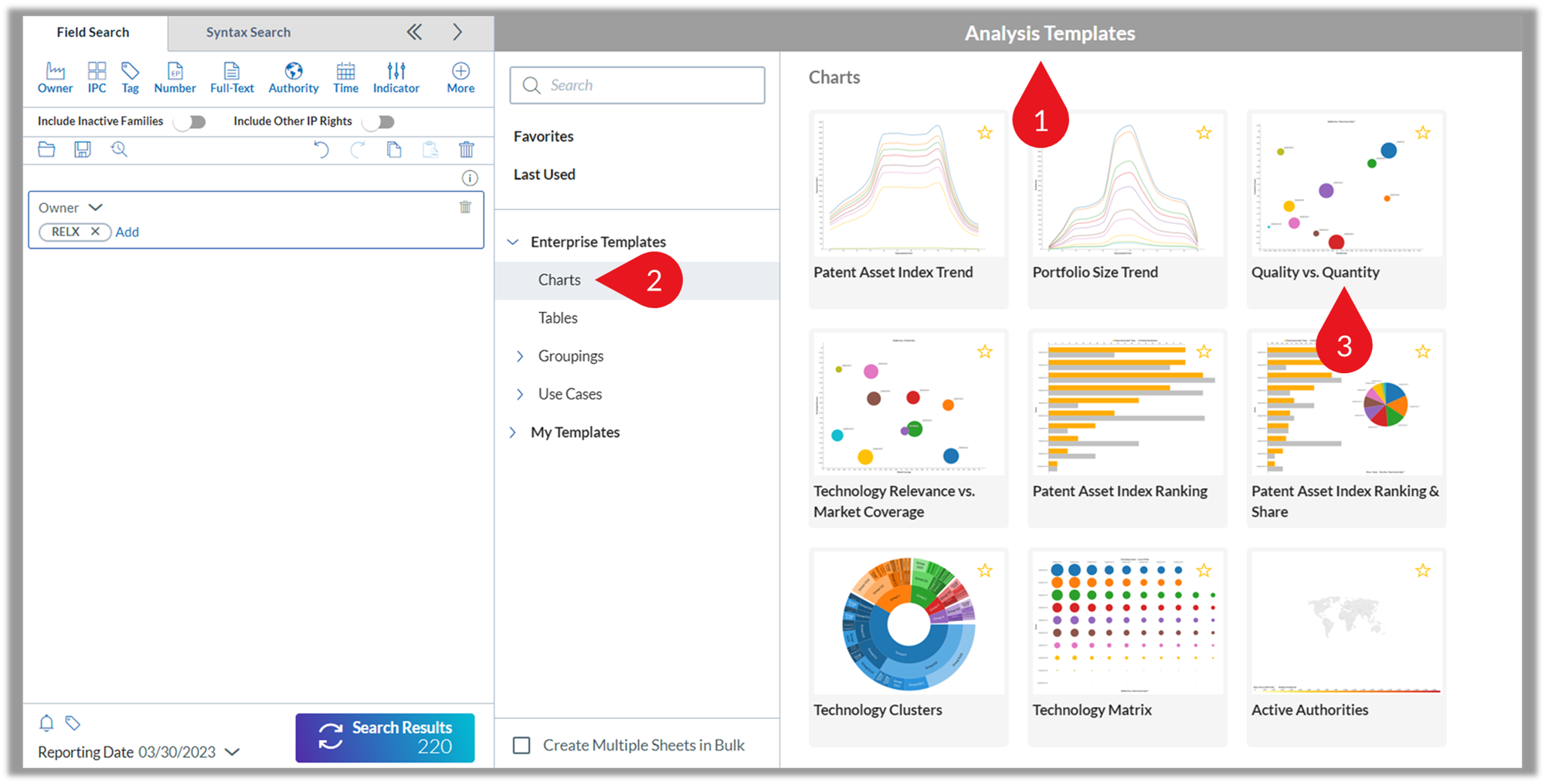

	方法1 - 「分析テンプレート（Analysis Templates）」の「チャート（Charts）」セクションにアクセスします。
	「テクノロジーマトリックス（Technology Matrix）」テンプレートを選択します。
	方法2 - 「挿入（Insert）」をクリックし、「チャート（Chart）」を選択します。
	チャートの歯車アイコンをクリックして、「チャートの編集（Edit Chart）」を開きます。
	「一般（General）」でチャートタイプとして「マトリックス（Matrix）」を選択します。次に、縦軸（縦方向）（X-axis）と横軸（水平方向）（Y-axis）のグルーピング（Attribute）と、バブルサイズの指標項目（Measure）を選択します。

チャートをカスタマイズする方法

項目の色を変更する

ドリルダウン（Drilldown）メニューから項目に任意の色を割り当てることができます。 チャートに表示されている任意の項目の色を変更できます。

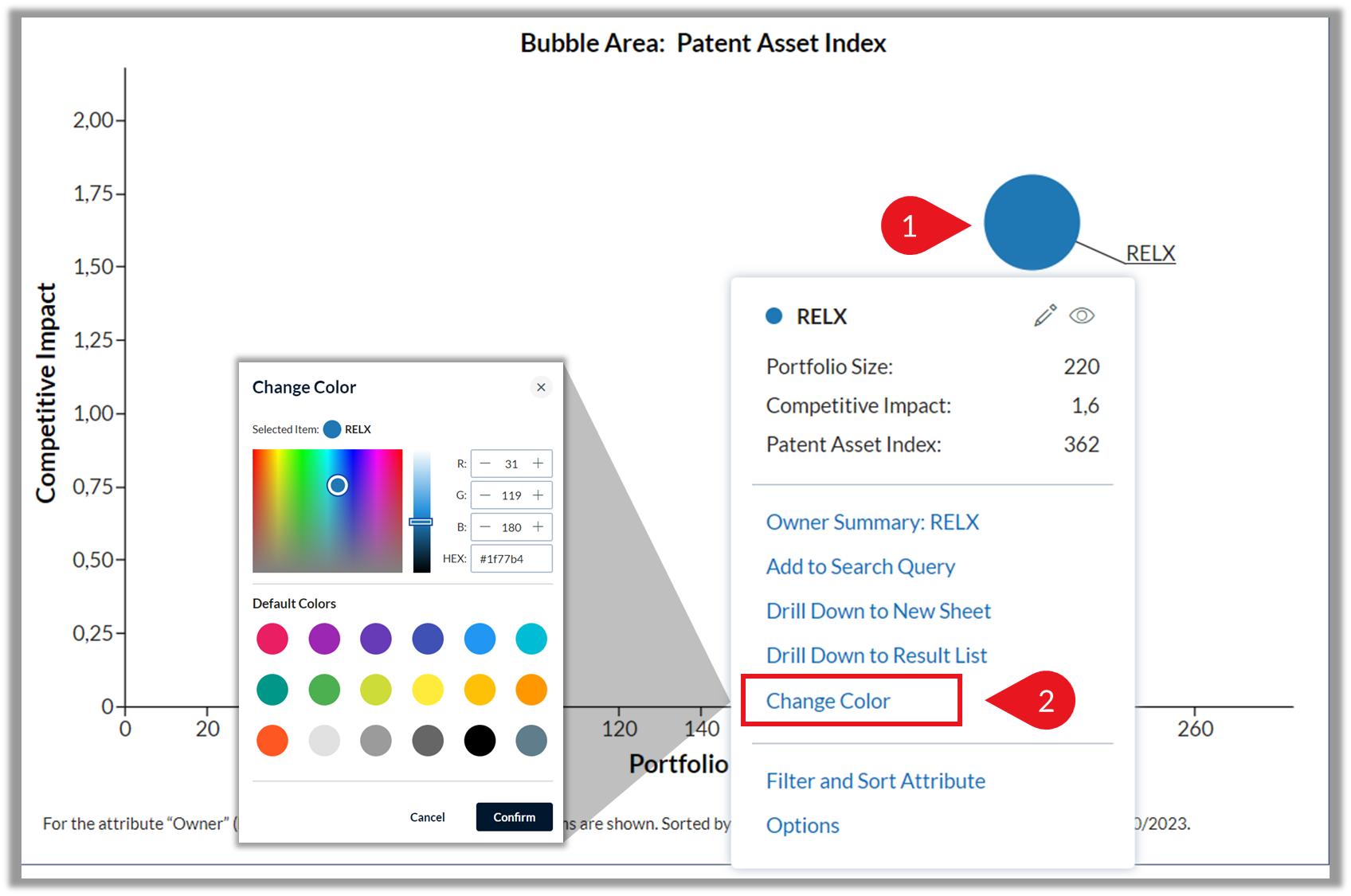

	バブルをクリックしてドリルダウン（Drilldown）メニューを開きます
	「色を変更する（Change Color）」をクリックして、対象のバブルで表示されている項目の色を選択します。 選択した色はバブルだけでなく、ワークブック内の他のすべてのチャートで同じ項目に適用されます。

軸を調整する

軸は次の方法で変更できます。

• 軸ラベルを直接クリックする

• 歯車アイコンからチャートの編集を使用する

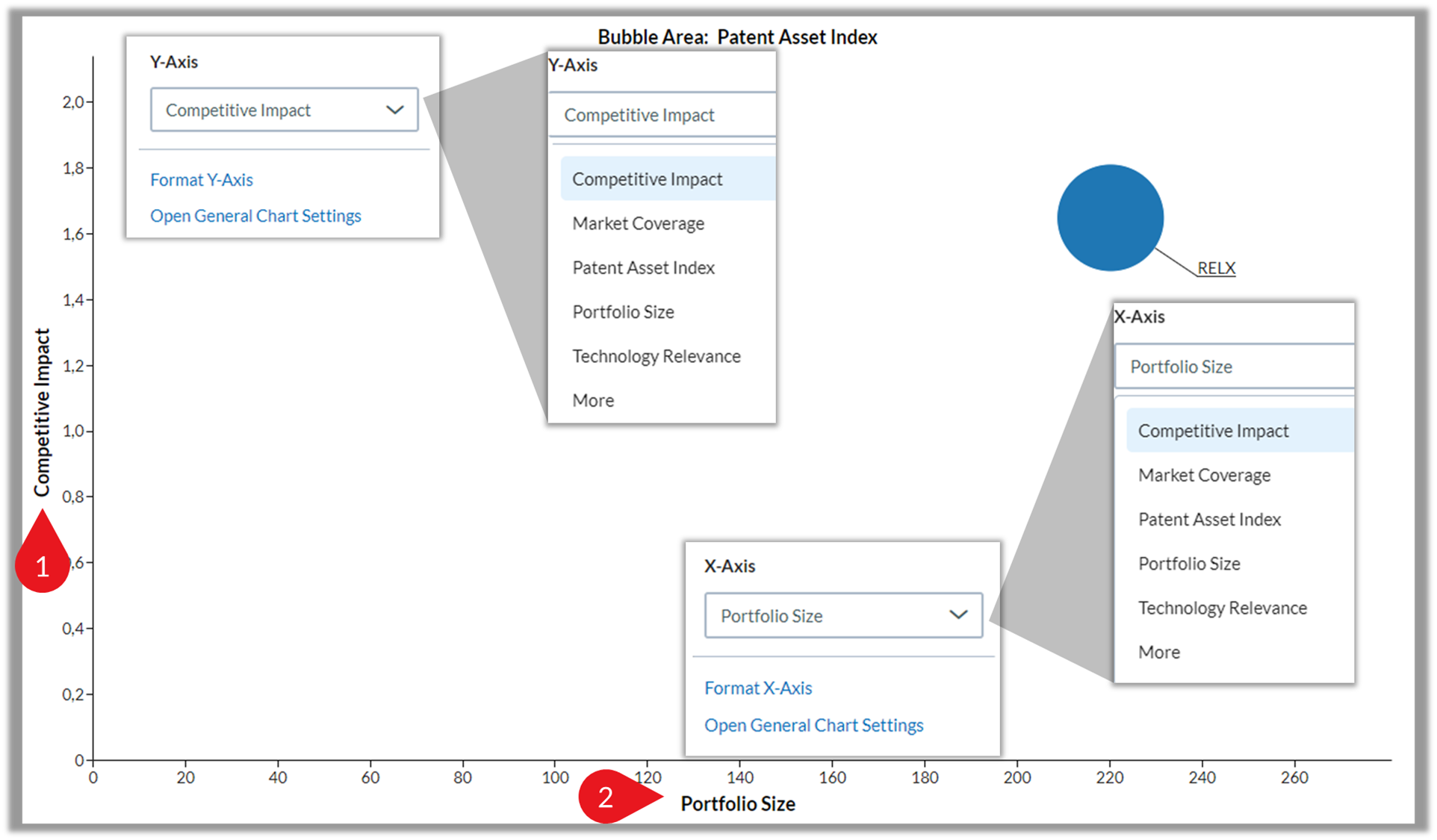

同じ分析条件のまま、指標項目（Measure）を切り替えられます。軸ラベルから調整するには、次のように操作します。

	横軸（Y-axis）のラベルをクリックすると、横軸を書式設定したり、 別の指標項目（Measure）を選択したりできます
	縦軸（X-axis）のラベルをクリックすると、縦軸を書式設定したり、 別の指標項目（Measure）を選択したりできます。

マウスオーバーのオプションとドリルダウンの使用

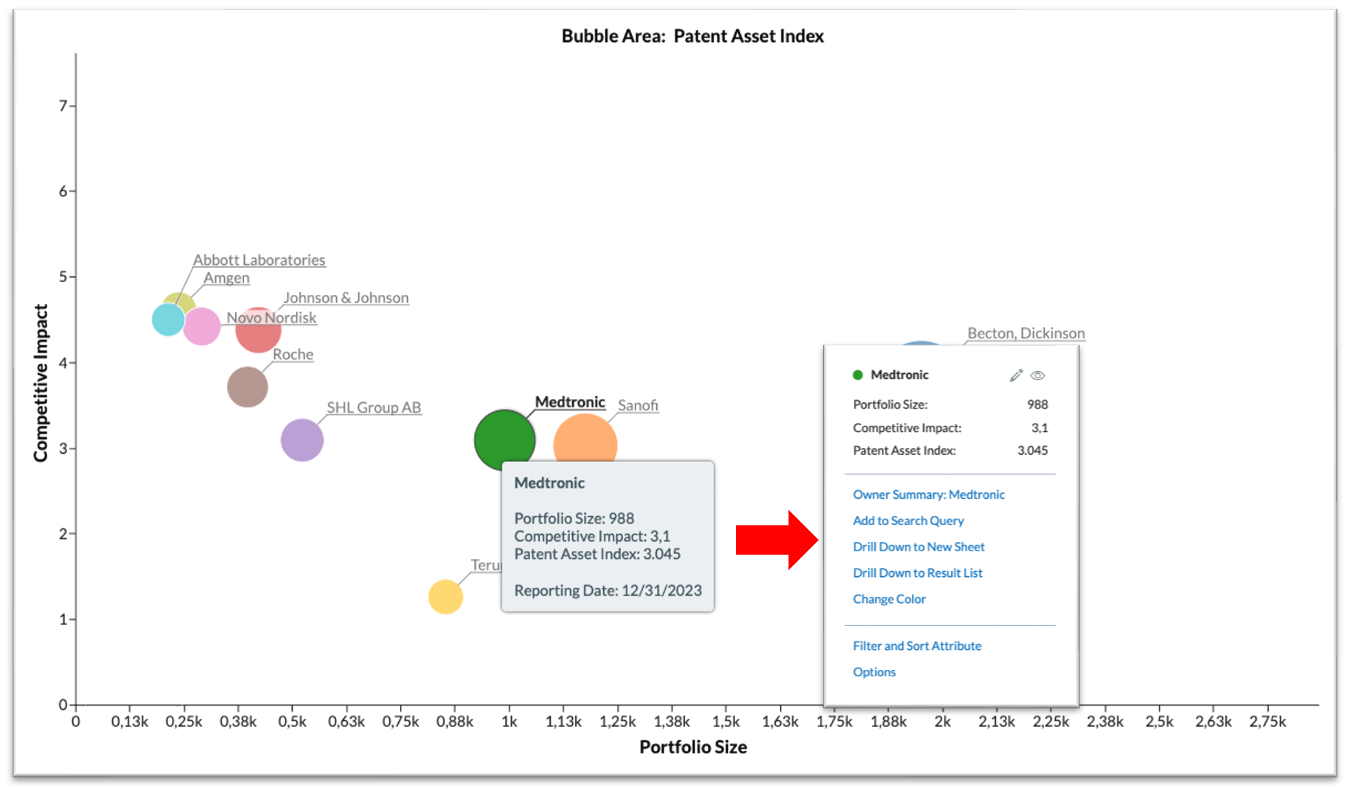

対象のデータにカーソルを合わせると、詳細情報が表示されます。項目はクリックして選択することもでき、 分析をさらに絞り込めます。この例では、Reporting Date 12/31/2023(2023年12月31日)時点のMedtronicの特許ポートフォリオを選択しています。

項目を非表示にする

特定の項目（例: 不要なオーナー（Owner）、タグ（Tag）、IPC）を表示したくない場合は、非表示にできます。 たとえば、分析に関連しないオーナーを非表示にしたい場合に便利です。

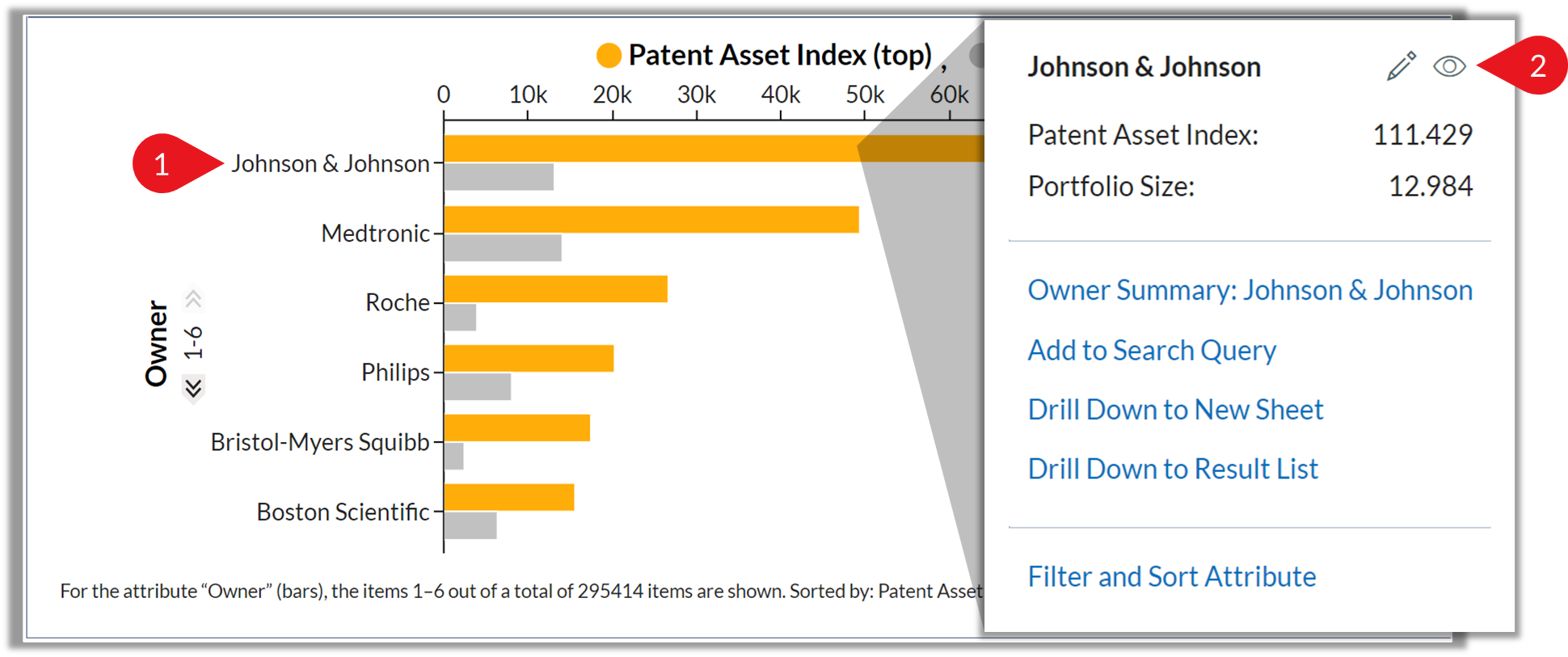

	チャートで非表示にしたい項目（例: オーナー「Johnson & Johnson」）をクリックします。
	ドロップダウンメニューで目のアイコンをクリックすると、 対象の項目をこのチャートまたは表でのみ非表示にできます。

注: 非表示にした項目は、表示されなくなるだけで、分析自体からは除外されません。 ワークブック全体、さらには今後作成するすべてのワークブックで項目を非表示となります。詳細はここをクリックしてください。

まとめ

チャートは、目的に応じて様々な設定が出来る分析ツールです。

• 項目を選択して、分析の焦点を絞り込めます。

• 1つのワークブック内に複数のチャートを組み合わせられます。

• チャートごとに個別のタイムスライダーを追加できます。

• チャートを使って、ポートフォリオ戦略を視覚的に検証できます。

チャートは、複雑な特許データを、単なる表示ではなく、自在に設定可能な分析モデルとしてご利用可能です。
