概要
ファミリーツリー（Patent Family Tree）は、PatentSight+の新機能で、特許ファミリーの階層および時系列の構造を直感的に表現します。特許ファミリーに属する様々な出願・公開・登録特許の関係を自動生成し、視覚的に分かりやすい階層ツリーで表現します。このツリーは、優先権主張日、出願日、公開日、リーガル・ステータス、各ファミリーメンバー間の優先権主張のつながりなどの重要な情報を効果的に伝えます。
活用事例
特許アナリスト：実在する特許ファミリーの出願・国際化戦略を確認することで、競合他社の出願戦略や世界市場への展開戦略を調査します。複雑な特許ファミリーの構造や出願戦略を素早く把握することで、競合他社の戦術・戦略に対するインサイトを得ることができます。
弁理士：出願書類の起草、中間処理、訴訟の際にファミリーツリーで可視化されたデータを活用し、優先権、関連文献、クレームの構造・解釈について議論できます。特許ファミリーの歴史と発展を視覚的に表現することで、法的論拠をサポートし、スムーズなコミュニケーションを促進する強力なツールとなります。
ご利用方法
ファミリーツリーは、既存のPatentSight+の分析ワークフローにシームレスに統合されており、一貫性のある使い慣れたユーザー体験を確保しています。ユーザーは、結果リストからファミリーツリー機能にアクセスできます。ファミリー・ビューアー（Family Viewer）に「ファミリーツリー（Patent Family Tree）」のカードが表示されます。
「ファミリーツリーを表示（Explore Patent Family Tree）」をクリック（またはタップ）すると、新しいタブが開きツリー図が表示され、フルスクリーンで閲覧できます。フルスクリーン・ビューでは、以下の各機能をご利用いただけます。
| 「ツリーの表示設定（Tree Display Options）」の選択 | |
| 拡大・縮小 | |
| ページに合わせる（Fit to Page） | |
| リンクをコピーする（Copy Link） | |
| 画像（PNGファイル）のエクスポート | |
| 凡例（Legend） | |
| 文献ビューアー（Document Viewer）を開く |
詳細ガイド

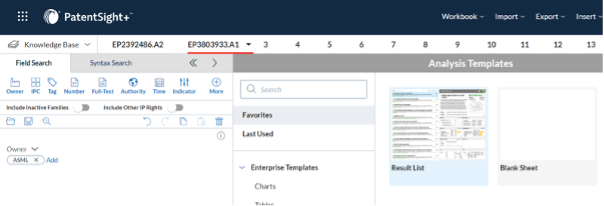

「分析テンプレート（Analysis Templates）」から「結果リスト（Result List）」を選択します。

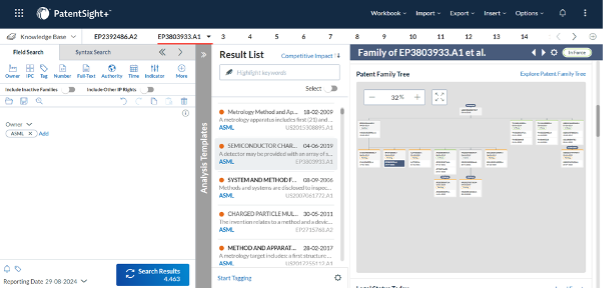

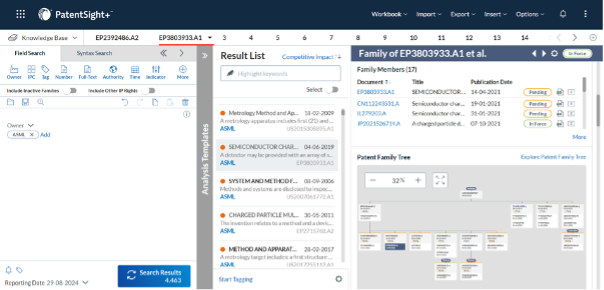

結果リストから対象の特許ファミリーを選択すると、全ての詳細情報を含むファミリー・ビューアーが読み込まれます。表示された情報を下方向にスクロールすると、「ファミリーツリー（Patent Family Tree）」というカードがあり、対象の特許ファミリーの全ての出願と公開の階層ツリー構造が表示されます。
「ファミリーツリー」が表示されない場合は、ファミリー・ビューアーのレイアウトをカスタマイズしている可能性があります。「ファミリー・ビューアーのレイアウト編集」をご確認ください。
「-」と 「+」（またはマウスのスクロール・ホイール）で拡大・縮小できます。また、カーソルを使って、ツリーの位置を調整することができます。「ページに合わせる（Fit to Page）」アイコンは、画面上にツリー内の全文献を表示します。
フルスクリーン・ビューでは、より多くの機能をご利用いただけます。フルスクリーン・ビューは、「ファミリーツリーを表示（Explore Patent Family Tree）」からアクセスします。
ヘッダー（最上部）には、特許ファミリー代表の公報番号と最先の優先権主張日が表示されます。

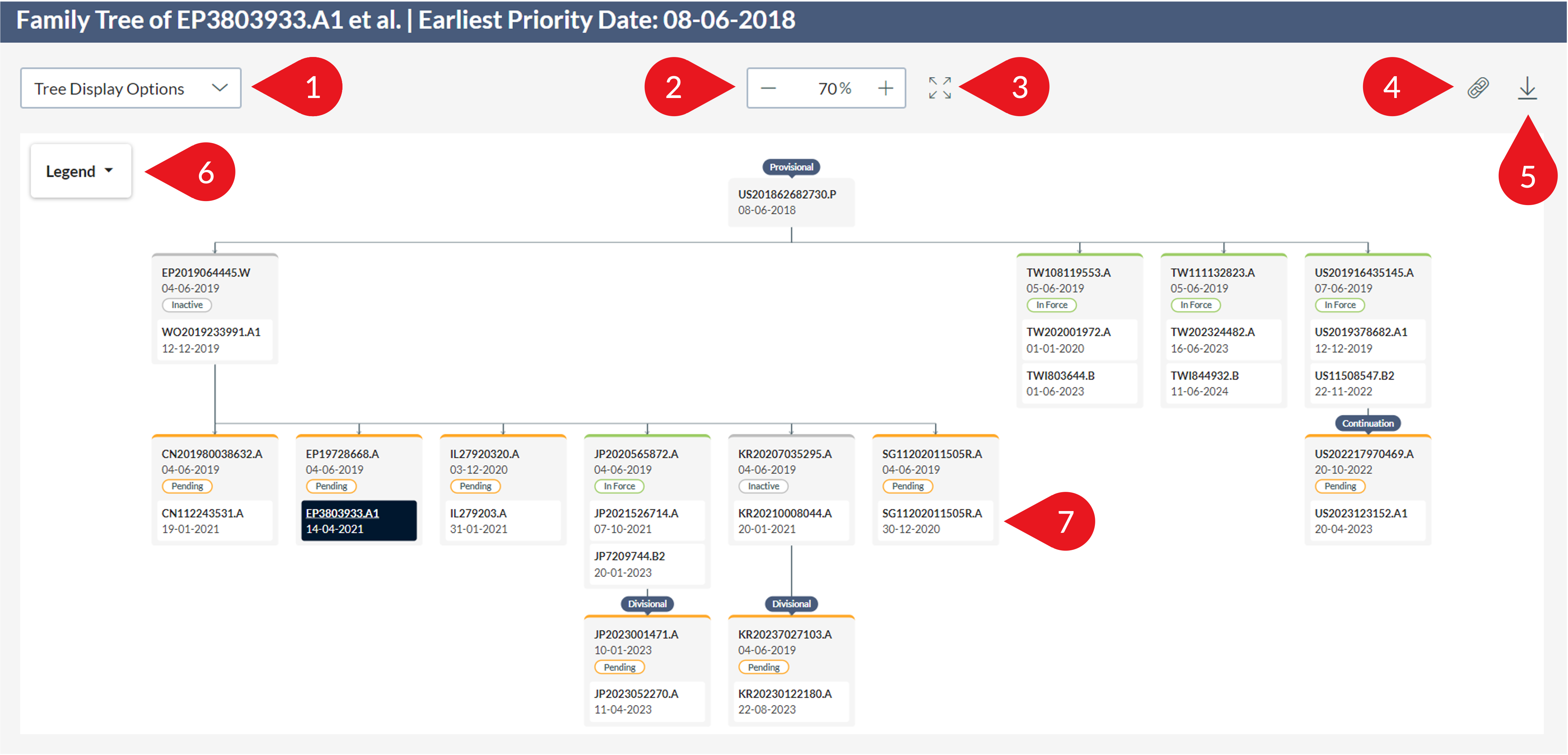

フルスクリーン・ビューは新しいタブで開き、特許ファミリーツリーの各機能にアクセスできます。
| 「ツリーの表示設定（Tree Display Options）」の選択 | |
| 拡大・縮小 | |
| ページに合わせる（Fit to Page） | |
| リンクをコピーする（Copy Link） | |
| 画像（PNGファイル）のエクスポート | |
| 凡例（Legend） | |
| 文献ビューアー（Document Viewer）を開く |
ページ左上の「ツリーの表示設定（Tree Display Options）」をクリックすると、ツリー内に表示するデータを追加・削除できます。
ページ上部の中央には、拡大・縮小のためのボタン（「+」と「-」）があります（または、マウスのスクロール・ホイールもご利用いただけます）。カーソルを使って、画面上のツリーの位置を動かすこともできます。「ページに合わせる（Fit to Page）」ボタンは、画面上にツリー内の全文献を表示します。
ページの右上には、2つのアイコン/ボタンがあります。チェーンアイコン（左側）は、リンクをコピーする機能で、ダウンロードアイコン（右側）は、画像をダウンロードする機能です。PNGファイル形式で、ツリーに表示されているデータがワンクリックで保存されます。

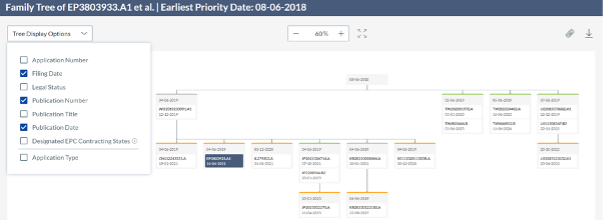

「ツリーの表示設定（Tree Display Options）」を使用することで、画面に表示される内容を編集でき、ダウンロードする画像に含まれるデータをコントロールできます。
例：出願日、公開番号、公開日のみを表示するファミリー・ツリー
ファミリー・ツリーが表示されている画面の左上には凡例（Legend）が表示され、ファミリー・ツリー内で表示するデータ内容を参照できます。凡例右側の小さい三角形をクリックすると、凡例を非表示にできます。

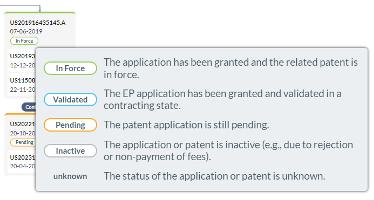

ツリー内のリーガル・ステータスにカーソルを合わせると、リーガル・ステータスに関する説明が参照できます。
リーガル・ステータス：登録（生存）（In Force）、有効化済み（Validated）、出願係属中（Pending）、し失効（Inactive）、不明（Unknown）

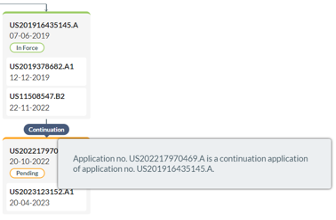

表示されている出願種別にカーソルを合わせると、追加情報が表示されます。
出願情報のみが入手可能な場合（公報がない場合）には、出願が表示されます（例：米国仮出願）。出願番号の書式は、欧州特許庁（EPO）から提供されています。
例：US201862682730.P = 米国出願62/682,730。
個々のファミリーメンバー（文献）の詳細情報を得るには、そのメンバーの公報番号をクリックしてください。

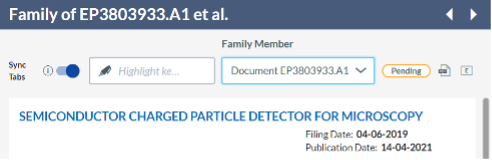

ツリー内の公開番号をクリックすると、新しいタブが開き、文献ビューアーが表示されます。文献ビューアーから、選択したファミリーのPDFファイルをダウンロードするか、Espacenetを開いて、その公報に関する全てのデータを参照できます。
ページの右上に、PDFファイルとEspacenetへリンクするアイコンがあります。
【Tips】

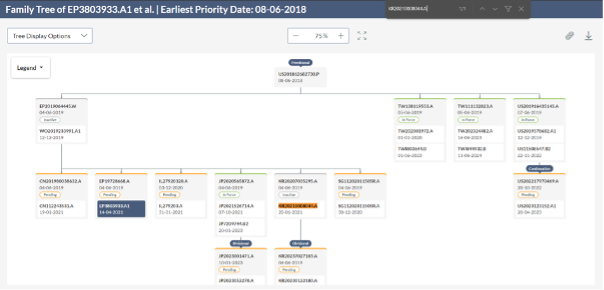

ファミリー内の特定の刊行物を見つけることが難しい場合、ウェブ・ブラウザの検索機能を使用すると、特定のファミリーにハイライトされます。キーボード・ショートカットのCtrl+Fを押下して、該当する公報番号をテキスト検索してください。
例：KR20210008044.A

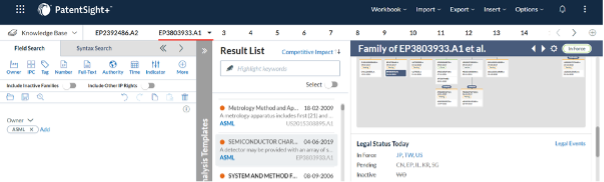

より詳細な法的情報にご関心がある場合、結果リストのタブに戻り、「現在のリーガル・ステータス（Legal Status Today）」というカードまでスクロールしてください。

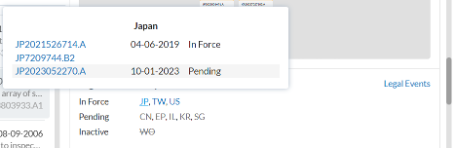

国（特許庁）をクリックすると、リーガル・ステータスの詳細が表示されます。
リーガル・ステータスに関する全てのデータは、「リーガル・イベント（Legal Events）」から確認できます。

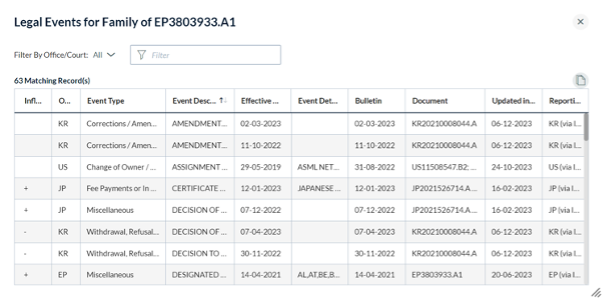

ダイアログが表示され、全ての国（特許庁）での全リーガル・イベントの概要が表示されます。リスト内のデータは、「特許庁・裁判所のフィルター（Fileter By Office/Court）」から任意の特許庁・裁判所に限定することや、リーガル・イベントの内容をフィルタリング（Filter）することができます。表の右上にあるコピーアイコンで、表に表示されたすべての情報をクリップボードにコピーできます。
ファミリー・ビューアーのレイアウト編集
結果リストをPatentSightのデフォルト・レイアウトでご利用の場合、ファミリーツリーは自動追加されています。結果リストをカスタム・レイアウトでご利用の（表示するデータをご自身で選択している）場合、ファミリー・ビューアーのカードレイアウトから該当するカードを追加してください。
結果リスト内のファミリー・ビューアーの歯車アイコンをクリックします。

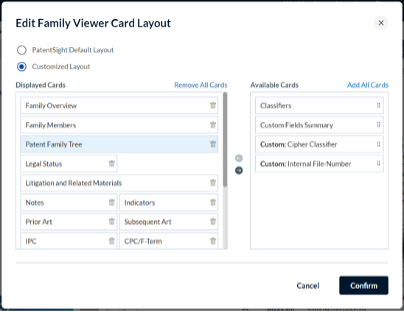

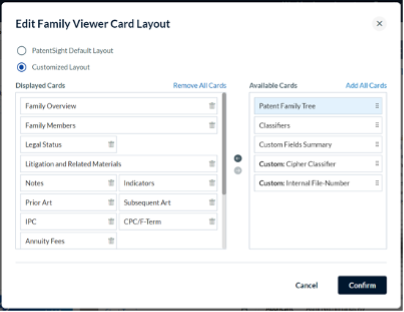

歯車アイコンをクリックすると「ファミリー・ビューアーのカードレイアウト編集（Edit Family Viewer Card Layout）」が表示され、右側の 「利用可能なカード（Available Cards）」の下にカード 「ファミリーツリー（Patent Family Tree）」があります。
「ファミリーツリー（Family Tree）」を選択して、左矢印アイコン（またはドラッグ＆ドロップ）で表示したカード（Displayed Card）」に移動してください。
「確定（Confirm）」ボタンをクリックすると、変更が保存されます。
よくあるお問い合わせ（FAQ）
特許ファミリーの定義は何ですか？
LexisNexisの特許ファミリー定義を使用しています。この定義は、欧州特許庁（EPO）のDOCDBシンプルパテントファミリーの定義に基づいています。この定義では、同じ優先権主張データを持つ文献が1件の特許ファミリーに分類されます。分割出願と継続出願は親出願と同じ特許ファミリーに属しますが、分割継続出願（CIP）は同じ特許ファミリーに属しません。
どこからデータを入手していますか？
ファミリーツリーはLexisNexisの特許ファミリー定義を使用して作成されています。この定義は、欧州特許庁（EPO）のDOCDBシンプルパテントファミリーの定義に基づいています。この定義では、同じ優先権主張データを持つ文献が1件の特許ファミリーに分類されます。分割出願と継続出願は親出願と同じ特許ファミリーに属しますが、分割継続出願（CIP）は同じ特許ファミリーに属しません。
最も早い優先日を特定するために、この機能ではすべてのファミリーメンバーの優先権主張と日付を分析し、最も早い優先日を持つ出願を特定します。この出願がツリーのルートとして表示され、ユーザーはファミリーの優先順位を迅速に評価し、その起源をたどることができます。
階層ツリーの生成に使用されるデータは欧州特許庁（EPO）から直接入手され、DOCDBからのデータを基に、各特許ファミリーのツリーを作成しています。データは毎週更新され、表示される情報の正確性と適時性を確保しています。
最先の優先日はどのように決定されますか？
最先の優先日は、すべてのファミリーメンバーの優先日を参照し、最も古い優先日を有する文献を特定することによって決定されます。この優先日はツリーに記載され、ツリーのルートとして表示されるため、ファミリーを素早く評価することができます。
ファミリーツリーに表示できる最大特許ファミリーサイズやメンバー数はどのくらいですか？
特許ファミリーのサイズやメンバー数に厳密な制限はありません。パテントファミリー・ツリーは、最大762件のメンバーを有するファミリーを含めて検証され、適切なパフォーマンスをすることを確認済みです。
ファミリーツリーへのアクセス方法を教えてください。
ファミリーツリーは、PatentSight+のファミリー・ビューアーからアクセスできます。「ファミリーツリーを表示（Explore Patent Family Tree）」から、新しいタブを開き、フルスクリーンでツリーを参照できます。フルスクリーンモードにより、複雑な家系図でも大きな画面で確認ができます。
詳細な使い方については、「ご利用方法」をご参照ください。
ツリーをダウンロードできるファイル形式を教えてください。
ファミリーツリーは、現在、PNG画像ファイルとしてダウンロードすることができます。
ファミリーツリーを紙に印刷したいです。
可能です。20件以下の特許ファミリーの場合、ダウンロードされたデータは、A4/レターサイズに最適化されています。ページの右上に、ファミリーツリーの画像をダウンロードするアイコンがあります。ダウンロードされるのはPNGファイルで、ファミリーツリーに表示される内容のスナップショットです。
印刷可能な領域内で、ツリーレイアウトのコンパクトさと読みやすさの両立を目指しています。紙面に印刷されたファミリーツリーは、特に弁理士にとって有用であることを理解しています。しかし、非常に大きな特許ファミリーの場合、読みやすさを維持しながらツリー全体を1枚の紙に印刷することは困難なため、大きなツリーを複数のページに分割することや、特定の基準に基づいて選択的に表示・非表示にするフィルタリングオプションを取り入れるテクニックを模索しています。
